복합소재 재료인증 시험절차
항공기 복합재료 소재복합재료 인증에 관한 체계적인 절차복합재료는 공정에 민감한 재료로서 항공기 제작사별로 규격을 승인 받아야 합니다.

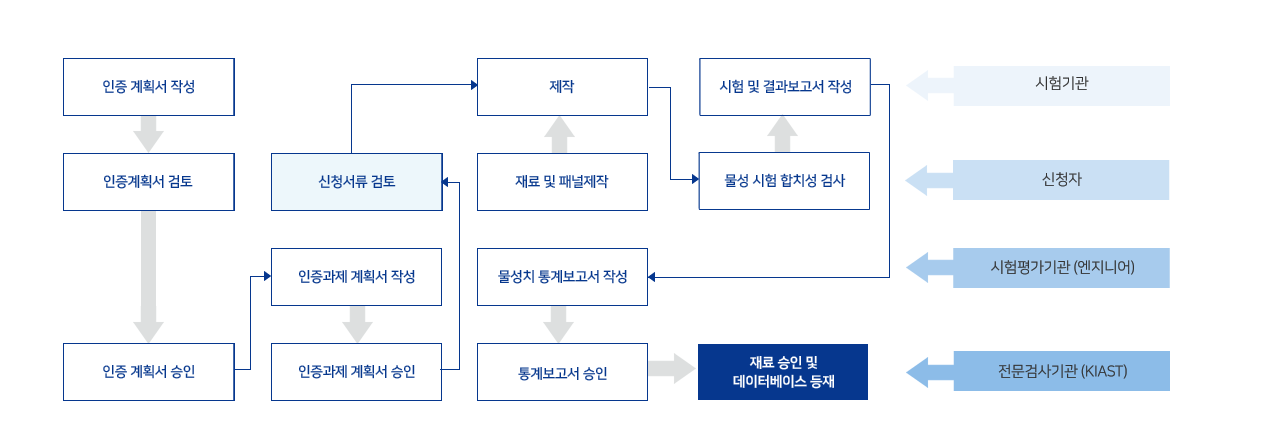

복합소재 재료인증 시험 절차
복합재 물성시험 적합성 입증절차
항공기 전문검사기관에서 관리(사전 적합성 입증 및 데이터베이스 공유)
복합재 물성시험의 적합성 입증을 위해 복합재 입증계획서, 동등성 시험계획서, Laminate 시험계획서, 재료 및 공정규격서, 합치성 검사 계획을 신청자의 인증관리 부서를 통하여 전문검사기관에 제출하여 검토 및 승인을 득합니다.
승인된 계획서 및 규격서, 공정서에 의하여 시험패널 및 시편을 제작하고 전문검사기관의 합치성 검사를 완료한 후 복합재 물성시험을 수행합니다. 이때, 전문검사기관은 신청자가 수행하는 제작 및 시험에 대하여 참관하고 신청자는 수행된 결과를 시험결과 보고서로 작성하여 전문검사기관에 제출합니다.
전문검사기관은 참관 및 시험결과를 종합하여 시험결과보고서의 승인 여부를 신청자의 인증관리부서에 통보하며 신청자의 인증관리부서는 설계부서에 통보하여 항공기 설계 및 제작에 적용할 수 있도록 합니다.
1) 복합재료인증 시험 합치성 검사 수행 방법
복합재료인증 시험은 인증계획서 접수 후 공정승인부터 시작합니다.

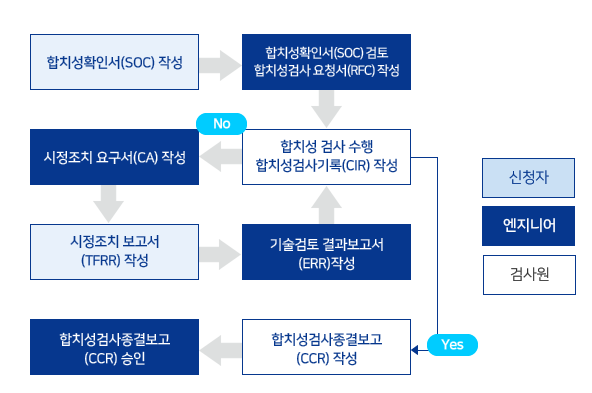

재료인증신청자제작사에 대한 공정승인은 그림 15, 16의 재료제작 합치성 과정을 통해 수행됩니다. 재료제작사 복합재료 제작공정 검사하고 복합재료 프리프레그 제작 공정에 대한 PCD 문서와의 합치성
검사를 수행합니다.
재료규격서/공정규격서 표준화 작업을 통해 PCD 문서에 포함되어야 할 필수 사항들을 정리하여 재료제작사에 배포합니다.
복합재료는 제작 공정에 매우 민감하기 때문에 재료인증을 받기 전 제작 공정에 대한 승인을 받은 후 공정을 유지 관리하여 제품을 제작하여야 합니다.
재료제작공정 합치성검사는 공정승인 후 3년 주기 또는 재료제작 공정상에 중대한 변경이 보고될 때 갱신심사를 실시합니다.
2) 합치성 검사

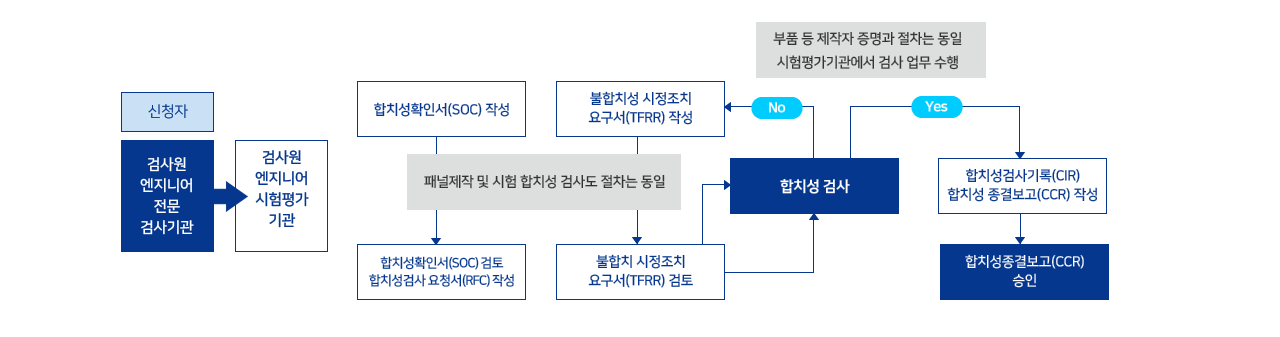

인증과제 계획서가 승인되지 않은 상태에서 합치성 검사를 수행할 수 없으며, 합치성 검사는 그림 15와 같은 순서로 이루어집니다.
- 1신청자는 합치성확인서(SOC)를 시험평가기관의 엔지니어에게 제출하여야 합니다.
- 2시험평가기관의 엔지니어는 신청자가 제출한 합치성확인서(SOC)에 신청자 또는 신청자의 제조 담당 부서의 책임자가 서명 하였는지를 확인하고, 관련문서를 검토 한 후에 합치성검사요청서(RFC)를 검사원에게 발행하여야 합니다.
- 3검사원은 합치성검사요청서(RFC)와 합치성확인서(SOC)를 토대로 합치성검사를 수행하여야합니다.
- 4합치성검사를 완료한 검사원은 합치성검사기록(CIR) 및 합치성종결보고(CCR)를 작성하여 엔지니어에게 제출하여야 합니다.
